طرز کار جرثقیل هیدرولیکی

طرز کار جرثقیل هیدرولیکی

جرثقیل های هیدرولیک به طور گسترده ای در صنایع مختلف برای بلند کردن اجسام سنگین و انتقال آنها به مکان های مختلف استفاده می شود. از سایت های ساختمانی گرفته تا کارخانه های کشتی سازی، جرثقیل های هیدرولیک راه حلی کارآمد و قابل اعتماد برای بلند کردن بارهای سنگین ثابت شده است. در این مقاله به نحوه عملکرد جرثقیل های هیدرولیک و اجزای مختلف جرثقیل هیدرولیک می پردازیم.بازرگانی محمود قراچورلو با داشتن ده ها سال سابقه در زمینه فروش سیم بکسل و جرثقیل سقفی و جرثقیل دستی و…. در خدمت شما مشتریان عزیز میباشد. شما میتوانید با تماس با راه های ارتباطی که در سایت قرار گرفته است برای خرید و دریافت مشاوره خرید اقدام نمایید.

طرز کار جرثقیل هیدرولیکی  طرز کار جرثقیل هیدرولیکی

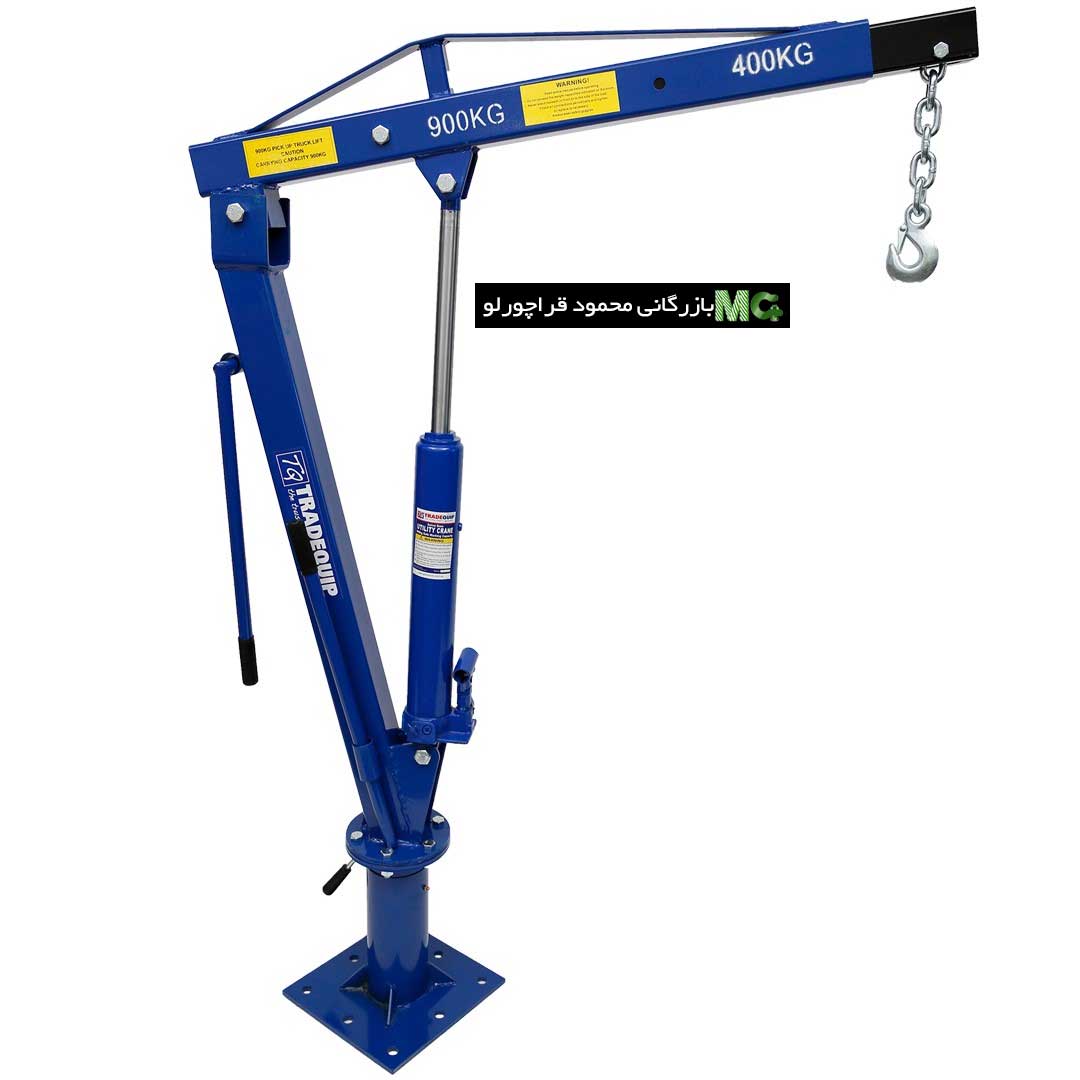

اجزای تشکیل دهنده جرثقیل دستی

جرثقیل های هیدرولیک بر اساس اصل قانون پاسکال عمل می کنند که بیان می کند فشار اعمال شده به یک سیال محدود به طور یکسان در همه جهات منتقل می شود. به این معنی که اگر به یک سیال فشار وارد کنیم، فشار به تمام قسمت های سیال از جمله سیلندر هیدرولیک جرثقیل منتقل می شود.

سیستم هیدرولیک جرثقیل از اجزای مختلفی از جمله پمپ هیدرولیک، سیلندر هیدرولیک، شیرهای کنترل و سیال هیدرولیک تشکیل شده است. بیایید نگاهی دقیق‌تر به هر جزء بیندازیم و ببینیم چگونه با هم کار می‌کنند تا بارهای سنگین را بلند کنند.

پمپ هیدرولیک

پمپ هیدرولیک قلب جرثقیل هیدرولیک است. با عبور سیال هیدرولیک از طریق سیستم هیدرولیک، انرژی مکانیکی را به انرژی هیدرولیک تبدیل می کند. این پمپ توسط یک موتور دیزل یا یک موتور الکتریکی کار می کند و با فشار بالا کار می کند تا نیروی لازم برای بلند کردن بارهای سنگین را فراهم کند.

پمپ هیدرولیک با ایجاد خلاء کار می کند که سیال هیدرولیک را به داخل پمپ می کشد. سپس سیال فشرده شده و از طریق سیستم هیدرولیک به سیلندر هیدرولیک منتقل می شود. پمپ هیدرولیک همچنین دارای یک شیر تخلیه است که از بارگذاری بیش از حد سیستم جلوگیری می کند و ایمنی اپراتور را تضمین می کند.

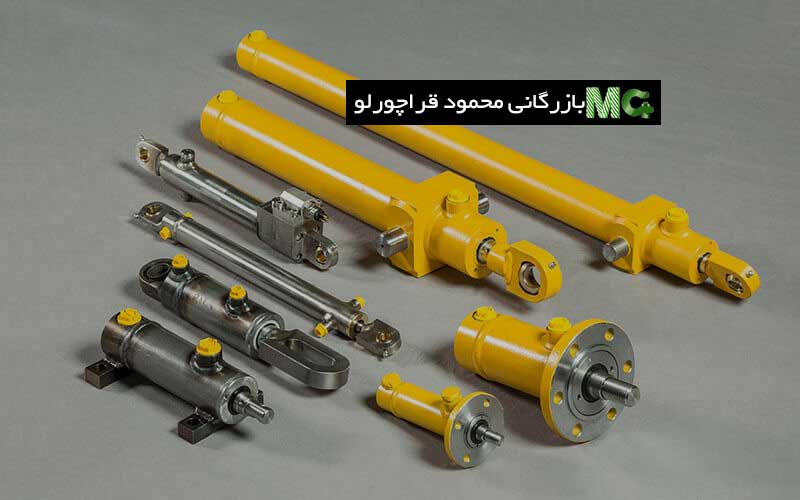

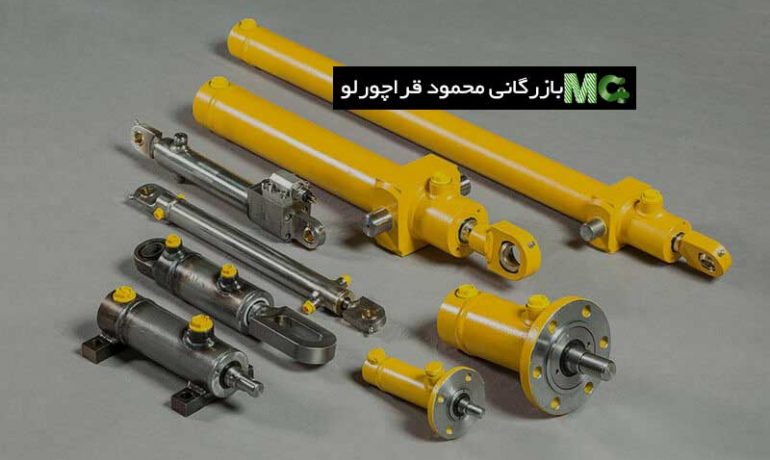

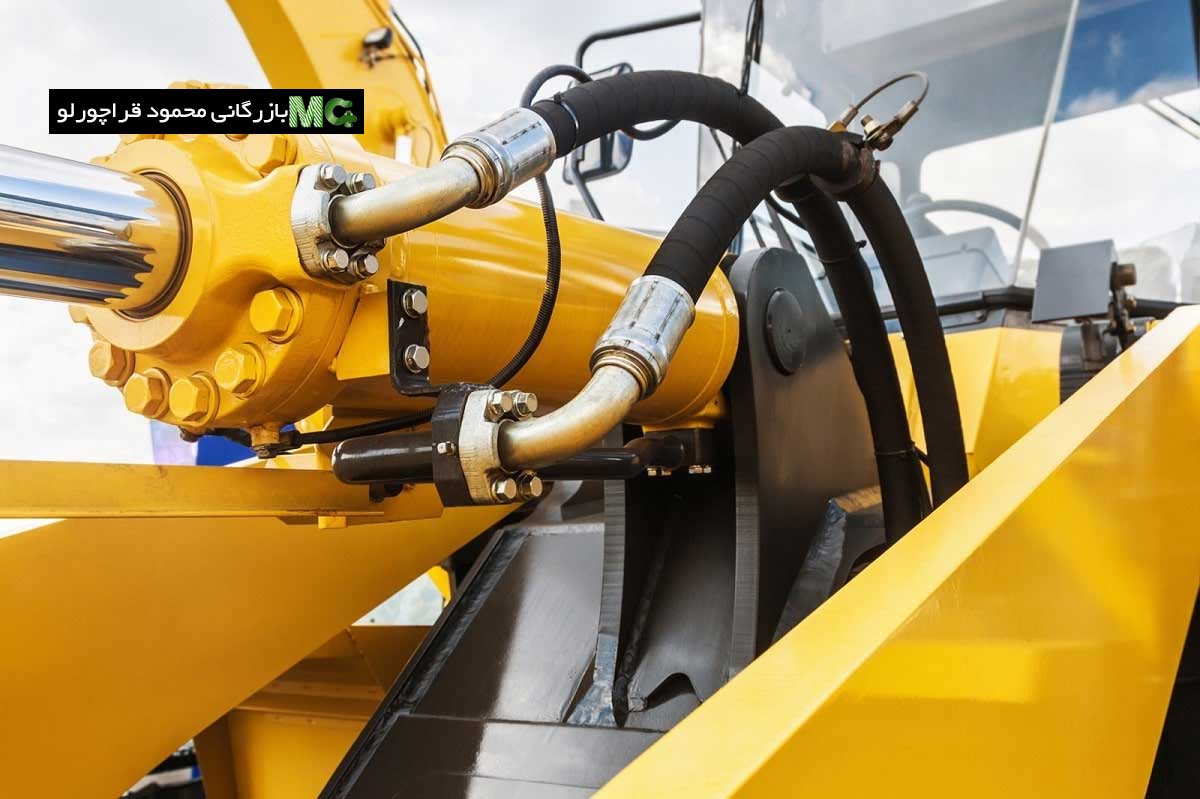

سیلندر هیدرولیک

سیلندر هیدرولیک جزئی است که انرژی هیدرولیک را به انرژی مکانیکی تبدیل می کند. از یک پیستون و یک سیلندر تشکیل شده است که توسط یک میله به هم متصل می شوند. هنگامی که سیال هیدرولیک با فشار وارد سیلندر می شود، پیستون و میله را فشار می دهد و نیروی بالابری ایجاد می کند.

سیلندر هیدرولیک برای تحمل فشار بالا و بارهای سنگین طراحی شده است. معمولاً از فولاد ساخته می شود و می تواند به صورت سفارشی طراحی شود تا با نیازهای بالابری خاص جرثقیل مطابقت داشته باشد.

شیرهای کنترل

شیرهای کنترل وظیفه هدایت جریان سیال هیدرولیک به سیلندر هیدرولیک را بر عهده دارند. آنها در نزدیکی پمپ هیدرولیک قرار دارند و توسط اپراتور جرثقیل کار می کنند. شیرهای کنترلی به اپراتور اجازه می دهد تا سرعت و جهت سیال هیدرولیک را کنترل کند که به نوبه خود حرکت جرثقیل را کنترل می کند.

انواع مختلفی از شیرهای کنترلی مورد استفاده در جرثقیل های هیدرولیک وجود دارد، از جمله شیرهای کنترل جهت، شیرهای کنترل فشار و شیرهای کنترل جریان. هر نوع شیر عملکرد خاصی را انجام می دهد و با هم کار می کنند تا از عملکرد ایمن و کارآمد جرثقیل اطمینان حاصل کنند.

سیال هیدرولیک

سیال هیدرولیک محیطی است که نیروی تولید شده توسط پمپ هیدرولیک را به سیلندر هیدرولیک منتقل می کند. معمولاً از روغن یا سیال مصنوعی ساخته می شود و دارای چندین ویژگی مهم است که آن را برای استفاده در سیستم های هیدرولیک ایده آل می کند.

سیال هیدرولیک در برابر فشرده سازی بسیار مقاوم است، به این معنی که می تواند نیرو را بدون از دست دادن انرژی منتقل کند. همچنین در برابر حرارت بسیار مقاوم است که از خراب شدن و آسیب رساندن به سیستم جلوگیری می کند. سیال هیدرولیک همچنین دارای خواص روانکاری عالی است که باعث کاهش اصطکاک و سایش اجزای سیستم می شود.

طرز کار جرثقیل هیدرولیکی  طرز کار جرثقیل هیدرولیکی                                              1

جرثقیل هیدرولیک چگونه کار می کند

اکنون که اجزای مختلف جرثقیل هیدرولیک را مورد بحث قرار دادیم، بیایید ببینیم که چگونه آنها برای بلند کردن بارهای سنگین با هم کار می کنند.

هنگامی که اپراتور جرثقیل می خواهد باری را بلند کند، پمپ هیدرولیک را فعال می کند که سیال هیدرولیک را به داخل پمپ می کشد. سپس سیال فشرده شده و از طریق سیستم هیدرولیک به سیلندر هیدرولیک منتقل می شود.

سپس از شیرهای کنترل برای هدایت جریان سیال هیدرولیک به سیلندر هیدرولیک استفاده می شود که باعث ایجاد نیروی بالابر می شود. هنگامی که سیال هیدرولیک وارد سیلندر می شود، پیستون و میله را فشار می دهد که بار را بلند می کند.
اپراتور می تواند سرعت و جهت سیال هیدرولیک را با تنظیم دریچه های کنترل کنترل کند. این به جرثقیل اجازه می دهد تا بارهای سنگین را با دقت و دقت بالا و جابجا کند.

هنگامی که بار به ارتفاع مورد نظر بلند شد، اپراتور می تواند از کنترل استفاده کند
سوپاپ هایی برای آزاد کردن سیال هیدرولیک از سیلندر هیدرولیک، که اجازه می دهد بار به پایین به زمین بازگردد.

سیستم هیدرولیک جرثقیل به گونه ای طراحی شده است که حداکثر ظرفیت بالابری را با حداقل تلاش فراهم کند. پمپ هیدرولیک، سیلندر هیدرولیک، شیرهای کنترل و سیال هیدرولیک به طور یکپارچه با هم کار می کنند تا از عملکرد ایمن و کارآمد جرثقیل اطمینان حاصل کنند.

انواع جرثقیل های هیدرولیک

انواع مختلفی از جرثقیل های هیدرولیک وجود دارد که هر کدام ویژگی ها و قابلیت های خاص خود را دارند. بیایید نگاهی به برخی از رایج ترین انواع جرثقیل های هیدرولیک بیندازیم.

جرثقیل هیدرولیک متحرک

جرثقیل های هیدرولیک متحرک بر روی کامیون یا تریلر نصب می شوند و به راحتی از مکانی به مکان دیگر حمل می شوند. آنها برای استفاده در سایت های ساختمانی ایده آل هستند، جایی که می توان از آنها برای بلند کردن مواد و تجهیزات سنگین به ارتفاعات بالا استفاده کرد.

جرثقیل های هیدرولیک برجی

جرثقیل های هیدرولیک برجی به زمین ثابت می شوند و معمولاً در ساخت آسمان خراش استفاده می شوند. آنها می توانند به ارتفاعات باورنکردنی برسند و قادر به بلند کردن بارهای سنگین تا ارتفاعات زیاد هستند.

جرثقیل های هیدرولیک زمین ناهموار

جرثقیل های هیدرولیک زمین ناهموار برای کار در محیط های چالش برانگیز مانند زمین های ناهموار، گل و لای و ماسه طراحی شده اند. آنها اغلب در سایت های ساخت و ساز خارج از جاده استفاده می شوند و می توانند بارهای سنگین را به راحتی بلند کنند.

جرثقیل های هیدرولیک تلسکوپی

جرثقیل های هیدرولیک تلسکوپی به گونه ای طراحی شده اند که فشرده و همه کاره باشند. آنها قادر به گسترش و جمع کردن بوم های خود هستند که به آنها امکان می دهد به دامنه وسیعی از ارتفاعات و فواصل برسند.

مزایای جرثقیل های هیدرولیک

جرثقیل های هیدرولیک مزایای متعددی نسبت به انواع دیگر جرثقیل ها دارند. بیایید به برخی از مهم ترین مزایای جرثقیل های هیدرولیک نگاهی بیندازیم.

ظرفیت بالابری بالا

جرثقیل های هیدرولیک به راحتی می توانند بارهای سنگین را بلند کنند. آنها می توانند بارهایی را که چندین برابر وزن خود هستند بلند کنند و برای استفاده در سایت های ساختمانی و سایر صنایع سنگین ایده آل باشند.

کنترل دقیق

جرثقیل های هیدرولیک کنترل دقیقی بر حرکت بار ارائه می دهند. اپراتور می تواند سرعت و جهت سیال هیدرولیک را تنظیم کند که امکان قرارگیری دقیق بار را فراهم می کند.

تطبیق پذیری

جرثقیل های هیدرولیک همه کاره هستند و می توانند در طیف وسیعی از کاربردها استفاده شوند. آنها را می توان برای مطابقت با الزامات خاص بالابر سفارشی کرد و آنها را برای استفاده در صنایع مختلف ایده آل می کند.

طرز کار جرثقیل هیدرولیکی  طرز کار جرثقیل هیدرولیکی                                              3

اجزای تشکیل دهنده جرثقیل دستی

جرثقیل های هیدرولیک با در نظر گرفتن ایمنی طراحی شده اند. آنها مجهز به ویژگی های ایمنی مانند شیرهای کمکی هستند که از بارگذاری بیش از حد سیستم جلوگیری می کند و ایمنی اپراتور را تضمین می کند.

جرثقیل هیدرولیکی چیست؟

جرثقیل ها به طور معمول ماشین هایی برای جا به جایی بار با وزن بالا هستند که به صورت دکل یا سازه هایی مرتفع  در محل مورد استفاده نصب می شوند. این ماشین کاربردی، توسط طناب، قرقره های فولادی و زنجیر بار یا اشیا را بالا و پایین می برد  و تحت کنترل اپراتور ها مورد استفاده قرار می گیرند.

این سازه های حمل و جا به جایی بار در انواع مدل های بیان شده در زیر طراحی و تولید شده اند که نسبت به کاربری بیشتر در سازه های ساختمانی و … انتخاب و استفاده می شوند که نیاز به تخصص در این زمینه داشته و باید از اپراتور های با تجربه و ماهر در این حرفه انتخاب کرد.

  1. جرثقیل برجی یا تاور کرین
  2.  جرثقیل های ماشینی
  3. جرثقیل های سقفی
  4. جرثقیل دستی
  5. جرثقیل های دروازه ای
  6. جرثقیل های بازویی
  7. جرثقیل های آویز

جرثقیل-های-هیدرولیکی  طرز کار جرثقیل هیدرولیکی

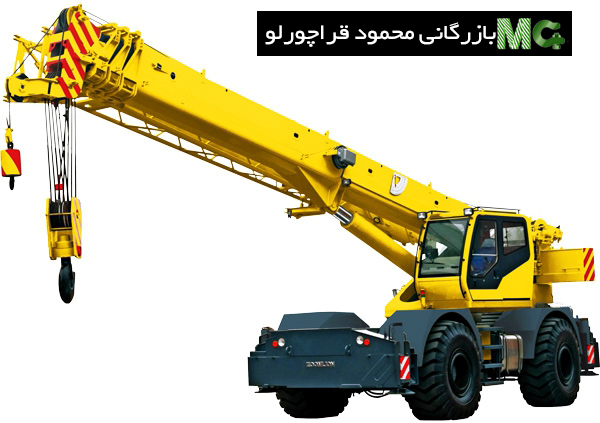

جرثقیل های هیدرولیکی

از پرکاربرد ترین سازه  های صنعتی جرثقیل در مشاغل مختلف می توان به جرثقیل های هیدرولیکی با مکانیسم پیچیده آن ها اشاره کرد که برای بارگیری و تخلیه بار مورد استفاده قرار می گیرند. این نوع از جرثقیل ها قادر به حمل وزن ها و اندازه های مختلفی از بار و تجهیزات بوده و در عملکرد های بسیاری به صورت ثابت یا محرک در کامیون می توان استفاده کرد.

جرثقیل های کامیونی هیدرولیکی بیشتر در ساخت و ساز های عمرانی و صنعتی برای انتقال عمودی و بالابری و همچنین نقل افقی مواد، وسایل و تجهیزات بسیار کاربرد داشته و قلاب و قرقره برای سیم بکسل در این عملکرد مهم ترین نقش را ایفا می کند. بر اساس مشخصات و اطلاعاتی از قبیل نوع شاسی حامل می توان این جرثقیل های محرک را به گروه های بیان شده در زیر تقسیم کرد:

کامیونهای بوم دار

کامیون جرثقیل دار یا کامیونهای بوم دار جرثقیل هایی نصب شده بر روی شاسی کامیون های بزرگ هستند که با اتصالات دارای یک بوم در عقب این ماشین ها برای بلند و جا به جا کردن بار هستند که به دلیل قیمت بسیار بالای این سازه ها، بیشتر در عموم به اجاره داده می شوند.

جرثقیل های چرخ زنجیری

در جرثقیل های چرخ زنجیری مکانیزم بالابر دارای یک چرخ بوده که زنجیر دستی به دور آن پیچیده و متصل شده است. در حالت کلی این زنجیر در بالا بردن بار به وسیله نیروی انسانی به طرف پایین کشیده و چرخ موجود در داخل مکانیزم این بالابر چرخش داده می شود که سبب کشیده شدن بار و زنجیر می شود.

جرثقیل های چرخ لاستیکی

این نوع از ماشین های  صنعتی بالابر به طور معمول با عنوان بهترین جرثقیل دنیا شناخته می شوند که بر روی دستگاه مخصوص (ماشین های حامل که به طور اختصاصی برای کار در بالابری و جا به جایی بار طراحی شده اند) نصب شده و مورد استفاده قرار می گیرند. جرثقیل های چرخ لاستیکی بوم تلسکوپی بسیار در برابر واژگونی مقاوم و محاسبه شده هستند که از قابلیت های مطرح این ماشین های صنعتی می توان به کنترل طول بوم اصلی در راستای حرکت بار جرثقیل اشاره کرد.

جرثقیل های چرخ لاستیکی بوم شبکه ای

جرثقیل های چرخ لاستیکی بوم خشک بیشتر برای حمل بار های سنگین در ارتفاعات بالا مورد استفاده قرار می گیرند که به دلیل بلند بودن ول بلند بوم در این ماشین های صنعتی است. در این نوع از جرثقیل ها برای بهبود عملکرد و افزایش مانور های جرثقیل از پروفیل های تو خالی یا شبکه ها استفاده می شود که سبب کاهش وزن این دستگاه های حمل بار می شود.

سیستم هیدرولیک جرثقیل

در بیشتر مواقع برای حمل بارهای فوق سنگین در ارتفاع بالا از جرثقیل های هیدرولیکی استفاده می شود که به صورت ثابت یا محرک در حالت متصل بر روی کامیون های بزرگ هستند. این نوع از جرثقیل های حمل و انتقال بار به دلیل جا یه جایی آسان بسیار پرکاربرد در سازه های ساختمانی و عمرانی بوده و از سایر ویژگی های مثبت این ماشین ها می توان به موارد قابل توجه و مهم ذکر شده در زیر اشاره کرد:

  1. توانایی چرخاندن بار های فوق سنگین در ۳۶۰ درجه
  2. قابلیت تنظیم طول بوم جرثقیل
  3. توانایی حرکت و جا به جایی در محوطه کاری یا مکان مورد استفاده
  4. قابلیت تنظیم زاویه های بوم جرثقیل

طرز کار جرثقیل هیدرولیکی و سیستم هیدرولیک این ماشین ها نسبت به نوع نصب آن ها فرق می کند که به طور معمول به صورت ثابت یا محرک هستند. این جرثقیل های سیستم هیدرولیکی در ساخت آسمان خراش ها نیز به کار برده می شوند که به دلیل دستیابی به ارتفاعات بلند و قابلیت های باور نکردنی این ماشین های کاربردی است.

عملکرد-جرثقیل  طرز کار جرثقیل هیدرولیکی

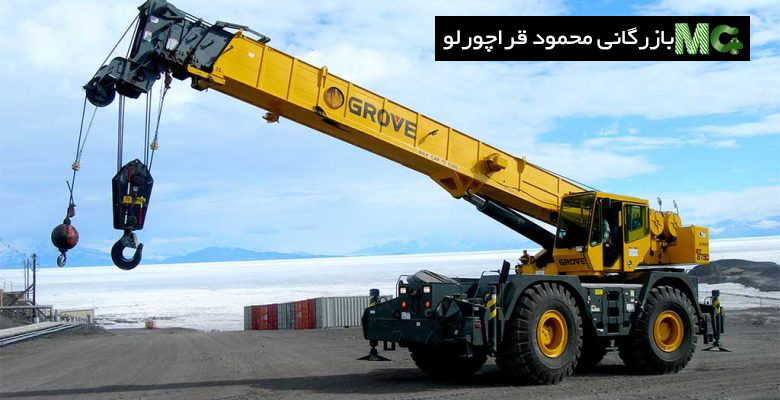

عملکرد جرثقیل

تمامی جرثقیل ها در هر مدل از تجهیزات مشترکی تشکیل شده اند که کاربرد مشابه آن ها را حاصل می کند. یک جرثقیل از قلاب، لوازم برق رسان، تسمه و طناب ابریشمی، سیم بکسل، قلاب و اتصالات زنجیر ساخته شده است که گاه به صورت نیروی انسانی و در حالتی دیگر با به کارگیری اپراتور های ماهر مورد استفاده قرار می گیرد.

در عملکرد همه جرثقیل ها از طناب و چرخ به کار برده شده است که  سر طناب پس از امتداد زنجیر در طول میله و قرقره آزاد شده و با چنگک یا همان قلاب متصل بر طناب می تواند بارگیری و نقل بار را انجام دهد. سر دیگر طناب به محور چرخ جرثقیل بسته شده و با حرکت دورانی طناب را برای بالا بردن و انتقال بار به حرکت در می آورد.

ساخت جرثقیل هیدرولیکی

طبق گفته های بالا جرثقیل های هیدرولیکی ماشین هایی برای حمل بار های سنگین وزن در ارتفاعات بالا یا همچنین برای نقل و جا به جایی هستند که در صنایع مختلف از جمله کارخانه های کشتی سازی و صنعت ساختمان سازی مورد استفاده قرار می گیرند. این جرثقیل های کاربردی بر روی کامیون های دارای ۳ و ۴ محور جعبه باز به راحتی نصب شده و به صورت متحرک نیز کاربرد دارند.

جرثقیل های هیدرولیکی از اجزا و تجهیزات نسبتا متفاوتی نسبت به سایر ماشین های حمل بار از قبیل پمپ هیدرولیک، سیلندر هیدرولیک، شیر کنترل و سیال هیدرولیک ساخته شده است.

حرف آخر

جرثقیل های هیدرولیک ابزاری ضروری در طیف وسیعی از صنایع هستند. آنها ظرفیت بالابری بالا، کنترل دقیق، تطبیق پذیری و ایمنی را ارائه می دهند. سیستم هیدرولیک جرثقیل از اجزای مختلفی از جمله پمپ هیدرولیک، سیلندر هیدرولیک، شیرهای کنترل و سیال هیدرولیک تشکیل شده است. با درک نحوه کار این اجزاء با هم، می توانیم از قدرت و کارایی جرثقیل های هیدرولیک قدردانی کنیم.
