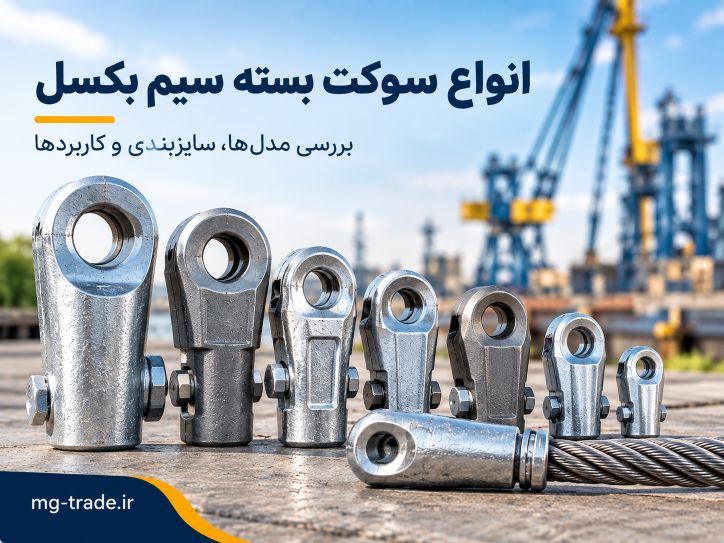

سوکت بسته ( Closed Spelter Sockets)
- قابل استفاده برای سیم بکسل‌های سایز 6-102
- دارای ضریب اطمینان 100% بر اساس پایین‌ترین درجه گسستگی سیم بکسل
- گالوانیزه شده
- طراحی شده بر اساس بالاترین کلاس قدرتی سیم بکسل
- طراحی شده بر اساس آلیاژ اتصالات برای جلوگیری از خوردگی و نصب راحت تر
- قابل استفاده برای سیم بکسل‌های IWRC,FC,RRL,IPS, 6*19,6*37
بروزرسانی در تاریخ: ۲۷ مهر ۱۴۰۵
اتصالات سیم بکسل شامل بست، سوکت، شگل، گوشواره، مهارکش و دیگر متعلقات مورد استفاده در مهاربندی، اتصال انتهایی کابل فولادی و مجموعه‌های باربرداری است. برای خرید اتصالات سیم بکسل، صرفاً هم‌اندازه بودن قطعات کافی نیست؛ نوع کاربرد، ظرفیت مجاز بار، سازگاری با سیم بکسل و دستورالعمل نصب نیز باید بررسی شود. در این صفحه می‌توانید. جهت دریافت لیست قیمت سوکت بسته سیم بکسل و همچنین خرید سوکت بسته سیم بکسل با ما تماس بگیرید.
جهت مشاوره خرید و استعلام به روز قیمت با ما تماس بگیرید:
انواع اتصالات سیم بکسل و کاربرد هر کدام
بخش مهمی از محتوای فعلی صفحه، معرفی خانواده‌های مختلف اتصالات است. جدول زیر همان مسیر بررسی محصولات را با تأکید بر کاربرد واقعی و اطلاعات لازم برای سفارش، کوتاه‌تر و کاربردی‌تر ارائه می‌کند.
| نوع اتصال | کاربرد معمول | چه چیزی را بررسی کنیم؟ |
|---|---|---|
| بست سیم بکسل | ساخت چشمی و اتصال انتهایی در کاربردهای مجاز | قطر، نوع بست، تعداد و گشتاور نصب |
| سوکت بسته | اتصال پایانی با حلقه بسته | قطر، شیوه سوکت‌زنی و مدارک فنی |
| سوکت باز | اتصال انتهایی دارای دهانه و پین | قطر و روش نصب انتهایی |
| سوکت حلقه‌ای | اتصال انتهایی متناسب با نوع سوکت | تناسب ساختار و قطر کابل |
| گوشواره سیم بکسل | محافظت از خم چشمی در محل تماس | قطر سیم و ابعاد چشمی |
| مهارکش حلقه و هوک | تنظیم کشش در کابل مهاری | نوع دو سر، کورس تنظیم و ظرفیت |
| قلاب دینام (پیچ چشمی) | نقطه اتصال رزوه‌ای روی تجهیزات | رزوه، جهت کشش و ظرفیت |
| گوه‌های فولادی | اجزای مهار در سامانه‌های مشخص | سازگاری با مجموعه سوکت |
| قرقره‌های فولادی | هدایت کابل و تغییر مسیر | قطر کابل، قطر فولی و شیار |
| انواع جکلوی | تنظیم و مهاربندی محموله | نوع مکانیزم و ظرفیت |
| شگل‌های پین‌دار | اتصال بار، اسلینگ و قلاب | WLL، نوع بدنه و زاویه بار |
| شگل‌های پین پیچی | اتصال قابل بازوبست | WLL و شیوه مهار پین |
بست سیم بکسل؛ ساخت اتصال انتهایی با محدودیت کاربرد
بست سیم بکسل یا Wire Rope Clip از یک پیچ U شکل، نشیمنگاه و مهره‌ها تشکیل می‌شود و در بعضی کاربردهای مهاربندی برای ایجاد چشمی استفاده می‌شود. جنس و روش ساخت بست، اندازه و چیدمان صحیح آن اهمیت دارد. استفاده در بالابری و ساخت اسلینگ تابع محدودیت‌های خاص استاندارد، سازنده و مقررات محل استفاده است و نمی‌توان برای هر بار معلقی آن را مجاز دانست. برای بررسی مدل‌ها به صفحه بست سیم بکسل مراجعه کنید. جهت خرید سیم بکسل کلیک کنید.
سوکت باز، سوکت بسته و سوکت گوه‌ای
سوکت‌های باز و بسته برای پایانه‌سازی سیم بکسل استفاده می‌شوند؛ تفاوت اصلی آن‌ها در شکل محل اتصال به مجموعه است. اتصال داخلی می‌تواند بسته به مدل از نوع رزینی، فلزی یا پرسی باشد. سوکت گوه‌ای به‌طور معمول برای برخی پایانه‌های قابل سرویس به کار می‌رود. ظرفیت مجموعه نهایی را باید براساس دستورالعمل همان سوکت و سیم بکسل تعیین کرد، نه بر پایه یک درصد ثابت برای همه محصولات.
شگل پین‌دار و پین پیچی
شگل‌ها رابط میان سیم بکسل، اسلینگ، قلاب و سایر اجزای تجهیزات هستند. در انتخاب نوع نعلی یا D و پین پیچی یا پیچ‌ومهره‌ای، جهت اعمال نیرو، ظرفیت نامی، احتمال چرخش و دفعات بازوبست اهمیت دارد. برای مدل‌های موجود، شگل‌های پین‌دار را ببینید.
گوشواره، مهارکش و قلاب دینام
گوشواره سیم بکسل در محل چشمی به حفاظت از کابل در برابر تماس و تغییر فرم کمک می‌کند. مهارکش حلقه و هوک برای رگلاژ طول و کشش خطوط مهاری کاربرد دارد. قلاب دینام نیز نقطه اتصال رزوه‌ای تجهیزات است، اما ظرفیت آن می‌تواند با تغییر زاویه نیرو کاهش یابد و باید مطابق مشخصات سازنده انتخاب شود.
فولی، قرقره و جکلوی؛ تجهیزات مکمل
فولی و قرقره، مسیر حرکت سیم بکسل را هدایت می‌کنند و قطر شیار و قطر مؤثر آن‌ها باید با کابل سازگار باشد. جکلوی و کشنده‌ها نیز در مهار یا کشیدن بار به کار می‌روند؛ کاربرد مهاربندی و کشش را نباید با مجوز بلند کردن بار یکسان فرض کرد.
قیمت اتصالات سیم بکسل به چه عواملی وابسته است؟
قیمت اتصالات سیم بکسل معمولاً بر اساس سایز، جنس و روش ساخت (از جمله فورج یا ریخته‌گری)، پوشش سطح، ظرفیت کاری، برند، مدارک آزمون و تعداد سفارش تعیین می‌شود. قیمت یک بست کوچک با شگل تناژی یا سوکت متناسب با سیم بکسل قطور قابل مقایسه مستقیم نیست. به همین دلیل، به جای درج قیمت ثابت و احتمالاً قدیمی، بهتر است قیمت هر کد محصول به‌صورت روز استعلام شود.
| عامل قیمت | اثر بر انتخاب و استعلام |
|---|---|
| ابعاد و قطر | باید با قطر کابل و ابعاد مجموعه همخوانی داشته باشد. |
| ظرفیت WLL | مبنای محدودیت بارگذاری اتصال، طبق اطلاعات سازنده است. |
| جنس و پوشش | فولاد، گالوانیزه یا استنلس استیل بر مقاومت خوردگی و هزینه اثر می‌گذارد. |
| برند و مدارک فنی | شماره مدل، گواهی و قابلیت ردیابی در ارزیابی خرید صنعتی مهم‌اند. |
| تعداد و شرایط تأمین | تیراژ، موجودی و نوسان بازار بر پیش‌فاکتور اثر می‌گذارند. |
برای دریافت پیش‌فاکتور، نوع اتصال، سایز، تعداد، کاربرد و در صورت نیاز مشخصات فنی یا عکس قطعه فعلی را اعلام کنید. راه ارتباطی درج‌شده در سایت: ۰۲۱-۶۶۷۳۷۱۰۰ و ۰۲۱-۵۵۴۲۹۸۰۰.
راهنمای خرید اتصالات سیم بکسل برای کاربرد صنعتی
- کاربرد را مشخص کنید: مهاربندی ثابت، کشش افقی، پایانه‌سازی یا بلند کردن بار، الزامات یکسان ندارند.
- مشخصات کابل را بررسی کنید: قطر واقعی، ساختار، مغزی، روکش و وضعیت سیم بکسل باید با اتصال سازگار باشد.
- ظرفیت و جهت بار را کنترل کنید: WLL و افت ظرفیت احتمالی در بارگذاری زاویه‌دار را از کاتالوگ سازنده بخوانید.
- شرایط محیط را لحاظ کنید: رطوبت، خوردگی، دما، لرزش و دفعات استفاده بر انتخاب جنس و مدل اثر دارند.
- مدارک و نصب را بررسی کنید: مشخصات مدل، نشانه‌گذاری، گواهی موردنیاز و دستورالعمل نصب را پیش از بهره‌برداری دریافت کنید.
نحوه اتصال سیم بکسل و نکات ایمنی نصب
نصب بست و ساخت چشمی
برای بست‌های U شکل در کاربرد مجاز، قسمت U روی سر آزاد (Dead End) و نشیمنگاه روی شاخه باربر (Live End) قرار می‌گیرد. تعداد بست، طول برگشت کابل، فواصل نصب، مقدار گشتاور مهره‌ها و بازبینی پس از بارگذاری باید از جدول سازنده همان مدل استخراج شود. یک فاصله ثابت یا تعداد یکسان برای همه قطرها قابل توصیه نیست. در برخی کاربردهای اسلینگ، تشکیل چشمی با بست به‌طور خاص محدود یا ممنوع است؛ طراحی اتصال باید توسط فرد صلاحیت‌دار کنترل شود.
اتصال سیم بکسل به سازه یا دیوار
برای مهار سازه‌ای، انتخاب انکر و زیرسازی به جنس بستر، جهت نیرو، بار طراحی و جزئیات اجرایی وابسته است. سپس مجموعه متناسب از پیچ چشمی، شگل، گوشواره، سوکت یا مهارکش انتخاب می‌شود. نصب، کشش اولیه و کنترل دوره‌ای باید براساس طرح فنی باشد؛ انتخاب صرفاً براساس قطر سیم بکسل کافی نیست.
بازرسی و نگهداری اتصالات
پیش از استفاده، ترک، تغییرشکل، خوردگی شدید، آسیب رزوه و پین، نشانه‌های اضافه‌بار و خوانا بودن نشانه ظرفیت را بررسی کنید. تجهیز معیوب باید از سرویس خارج و مطابق دستورالعمل سازنده ارزیابی شود. استاندارد OSHA 1926.251 بازرسی تجهیزات ریگینگ و رعایت ظرفیت نشانه‌گذاری‌شده را برای دامنه تحت پوشش خود مقرر کرده است.
جهت مشاوره خرید و استعلام به روز قیمت با ما تماس بگیرید:
سؤالات متداول درباره خرید و قیمت اتصالات سیم بکسل
اتصالات سیم بکسل شامل چه قطعاتی است؟
بست، سوکت‌های باز و بسته، سوکت گوه‌ای، گوشواره، شگل، مهارکش، قلاب دینام و تجهیزات مکمل مانند قرقره از گروه‌های رایج هستند. انتخاب به کاربرد و ظرفیت بستگی دارد.
برای خرید اتصالات سیم بکسل چه اطلاعاتی لازم است؟
قطر و ساختار سیم بکسل، نوع کاربرد، بار کاری، زاویه نیرو، شرایط محیطی، تعداد و مشخصات اتصال مورد نیاز را اعلام کنید.
قیمت اتصالات سیم بکسل چگونه محاسبه می‌شود؟
قیمت به نوع قطعه، سایز، جنس، پوشش، ظرفیت نامی، برند، مدارک فنی و شرایط بازار بستگی دارد؛ قیمت نهایی باید برای کد و تعداد مشخص استعلام شود.
آیا بست سیم بکسل برای هر نوع باربرداری مناسب است؟
خیر. استفاده از بست برای ساخت اسلینگ و چشمی در برخی کاربردهای بالابری محدودیت مقرراتی دارد. باید دستورالعمل سازنده و مقررات محل کار بررسی شود.
تفاوت سوکت باز و سوکت بسته چیست؟
سوکت باز معمولاً اتصال پین‌دار دارد؛ سوکت بسته با حلقه بسته به مجموعه متصل می‌شود. روش پایانه‌سازی، ظرفیت و سازگاری هر دو باید بررسی شود.
شگل پین پیچی بهتر است یا پیچ‌ومهره‌ای؟
به تکرار بازوبست، مدت اتصال، لرزش، روش بارگذاری و دستورالعمل سازنده بستگی دارد؛ هیچ‌کدام به‌صورت مطلق برای همه کاربردها برتر نیست.
گوشواره سیم بکسل چه کاربردی دارد؟
در چشمی کابل قرار می‌گیرد و به حفظ شکل چشمی و کاهش آسیب ناشی از تماس با پین یا قلاب کمک می‌کند.
آیا مهارکش را می‌توان برای بلند کردن بار استفاده کرد؟
تنها اگر مدل مشخص برای این کاربرد دارای ظرفیت و تأییدیه مناسب باشد؛ مهارکش صرفاً مهاربندی را نباید بدون تأیید فنی به بالابری اختصاص داد.
برای محیط مرطوب چه جنس اتصالی انتخاب کنیم؟
گالوانیزه یا استنلس استیل بسته به شدت خوردگی و نیاز مکانیکی قابل بررسی‌اند؛ مقاومت خوردگی به معنای مجاز بودن برای بلند کردن بار نیست.
چه زمانی باید اتصال را از سرویس خارج کرد؟
در صورت ترک، تغییرشکل، خوردگی یا سایش غیرمجاز، خرابی رزوه یا پین، ناخوانا بودن نشانه ظرفیت در موارد الزامی، یا هر وضعیت مغایر با دستورالعمل سازنده.
استعلام و سفارش اتصالات سیم بکسل
در بازرگانی محمود قراچورلو می‌توانید محصولات مرتبط مانند بست، سوکت، شگل، گوشواره و مهارکش را بررسی و برای انتخاب سایز، درخواست قیمت و ثبت سفارش از مسیرهای ارتباطی سایت اقدام کنید. برای انتخاب مناسب، بهتر است نوع کاربرد و مشخصات فنی مجموعه را همراه درخواست خود ارسال کنید.
برای خرید اتصالات سیم بکسل و دریافت قیمت روز متناسب با نوع قطعه و تعداد موردنیاز، با واحد فروش از طریق ۰۲۱-۶۶۷۳۷۱۰۰ یا ۰۲۱-۵۵۴۲۹۸۰۰ تماس بگیرید و مشخصات کاربرد خود را اعلام کنید.
