توازن نیرو بر روی سیم‌های بکسل دقیقاً به چه معناست؟

هنگامی که باری به وسیله یک یا چند سیم بکسل از زمین جدا می‌شود، مجموعه نیروها باید در حالت سکون یا حرکت یکنواخت با یکدیگر تعادل داشته باشند. وزن بار رو به پایین عمل می‌کند و مؤلفه‌های عمودی نیروی کشش شاخه‌ها آن را نگه می‌دارند. مؤلفه‌های افقی نیز باید با یکدیگر یا با سایر نیروهای سازه‌ای متعادل شوند. این توضیح پایه مهندسیِ توزیع بار روی سیم بکسل است. قیمت سیم بکسل

در یک آرایش دوشاخه کاملاً متقارن، هر شاخه سهم یکسانی از بار دارد؛ اما این سهم صرفاً نصف وزن بار نیست. نیروی محوری داخل هر شاخه با کاهش زاویه نسبت به افق افزایش پیدا می‌کند. در آرایش نامتقارن، نیروهای دو شاخه حتی در صورت یکسان بودن جنس و قطر سیم، الزاماً برابر نیستند.

چه عواملی تعادل نیرو را تغییر می‌دهند؟

چهار متغیر اصلی عبارت‌اند از وزن و شکل بار، مختصات مرکز ثقل، زاویه شاخه‌ها و نحوه اتصال به نقاط باربرداری. طول مؤثر هر شاخه، کشسانی مجموعه، مسیر عبور از قرقره و تغییر شکل بار نیز می‌توانند توزیع بار را دگرگون کنند. بنابراین دو عملیات با وزن یکسان ممکن است به تجهیزات متفاوتی نیاز داشته باشند.

مرکز ثقل و محل نقاط اتصال

اگر قلاب جرثقیل نسبت به مرکز ثقل بار در موقعیت نامناسبی قرار گیرد، جسم هنگام بلند شدن تمایل به چرخش یا کج شدن دارد. شاخه نزدیک‌تر به مسیر انتقال وزن ممکن است نیروی بیشتری دریافت کند. بارهایی که درون بسته‌بندی جابه‌جا می‌شوند نیز ممکن است مرکز ثقل قابل رؤیتی نداشته باشند؛ در این حالت باید اطلاعات فنی سازنده یا برنامه باربرداری معتبر در دست باشد.

کشش استاتیکی و اثر حرکت

محاسبه تعادل در این مقاله مربوط به حالت ایده‌آل و استاتیکی است. شروع ناگهانی حرکت، توقف شدید، ضربه، گیر کردن بار یا نوسان می‌تواند نیروهایی بیش از مقادیر استاتیکی ایجاد کند. به همین دلیل ظرفیت نامی تجهیزات و محدودیت‌های سازنده باید مستقل از جدول‌های آموزشی بررسی شوند.

فرمول محاسبه نیروی کشش سیم بکسل

برای یک اسلینگ دوشاخه متقارن که هر دو شاخه زاویه یکسان θ با سطح افق دارند و بار ثابت است، از رابطه زیر استفاده می‌شود. در این مدل، تمام بار به شکل متقارن میان دو شاخه منتقل می‌شود و وزن اتصالات نیز در وزن کل لحاظ شده است.

در این فرمول T نیروی کشش هر شاخه، W وزن بار به‌صورت نیرو و θ زاویه شاخه نسبت به افق است. اگر وزن را بر حسب تنِ معادل وزن بیان کنیم، خروجی نیز به همان واحد معادل وزن است؛ برای بیان دقیق نیرو در نیوتن باید جرم را در شتاب گرانش ضرب کرد. زاویه از عمود فرمول متفاوتی دارد و نباید این دو تعریف را با هم جابه‌جا کرد.

نمونه محاسبه برای بار دو تنی

فرض کنید بار و تجهیزات همراه در مجموع معادل وزن دو تن باشند، قلاب دقیقاً بالای مرکز ثقل قرار داشته باشد و دو شاخه هم‌اندازه با زاویه ۶۰ درجه نسبت به افق قرار بگیرند. کشش محاسبه‌شده در هر شاخه حدود ۱٫۱۵۵ تن‌نیرو است. اگر همین آرایش به زاویه ۳۰ درجه برسد، هر شاخه به حدود ۲ تن‌نیرو می‌رسد؛ با اینکه خود بار تغییری نکرده است. این مثال برای توضیح رفتار نیرو است، نه تأیید ظرفیت باربرداری.

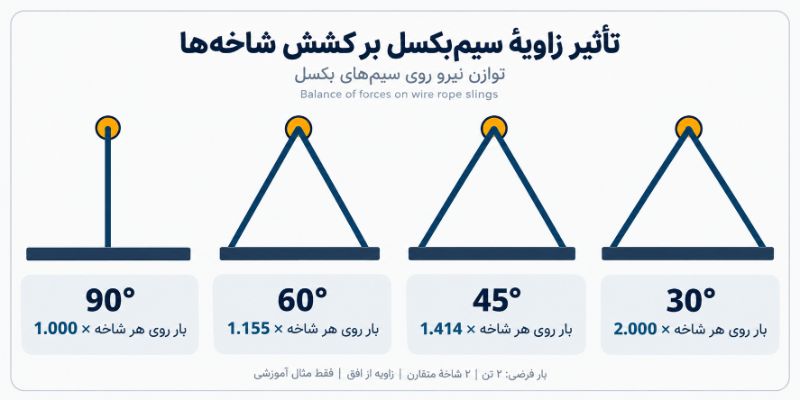

تأثیر زاویه سیم بکسل بر تحمل بار

زاویه شاخه‌ها از تعیین‌کننده‌ترین عوامل در انتخاب اسلینگ است. وقتی شاخه‌ها به حالت افقی نزدیک می‌شوند، سهم بیشتری از کشش صرف ایجاد مؤلفه افقی می‌شود و برای نگه‌داشتن همان وزن، نیروی محوری بالاتری لازم است. به همین دلیل تأثیر زاویه سیم بکسل بر تحمل بار باید پیش از هر عملیات بررسی شود.

اعداد جدول از فرمول تعادل استاتیکی استخراج شده‌اند و ظرفیت مجاز اسلینگ نیستند. جدول‌های ظرفیت بار سازنده، نوع بستن بار، شرایط اتصال و محدودیت‌های قانونی باید جداگانه اعمال شوند. راهنمای OSHA نیز ظرفیت مجاز اسلینگ‌های سیم‌بکسلی را برحسب نوع آرایش و زاویه طبقه‌بندی می‌کند.

محاسبه بار وارد بر شاخه‌های اسلینگ سیم بکسل

در اسلینگ‌های سه‌شاخه و چهارشاخه، تقسیم کردن وزن بر تعداد شاخه‌ها همیشه روش درستی نیست. تفاوت جزئی در طول شاخه‌ها، تلرانس محل اتصال، سختی قطعه و موقعیت مرکز ثقل می‌تواند باعث شود بعضی شاخه‌ها بار بیشتری تحمل کنند و برخی تقریباً آزاد بمانند. به همین دلیل محاسبه بار وارد بر شاخه‌های اسلینگ سیم بکسل باید متناسب با هندسه واقعی و دستورالعمل سازنده انجام شود.

چرا تعداد شاخه به‌تنهایی ظرفیت را مشخص نمی‌کند؟

برای آرایش‌های چندشاخه، ممکن است در طراحی محافظه‌کارانه نتوان فرض کرد همه شاخه‌ها به طور مساوی بار می‌برند. حتی اگر اتصالات سالم باشند، اختلاف ارتفاع نقاط مهار یا تغییر شکل سازه می‌تواند سهم نیرو را جابه‌جا کند. ظرفیت درج‌شده روی پلاک اسلینگ چندشاخه ملاک عملی مهم‌تری از جمع جبری ظرفیت تک‌شاخه‌هاست.

آیا اندازه‌گیری عملی کشش امکان‌پذیر است؟

برای برخی کاربردها از لودسل، تنش‌سنج یا سامانه‌های پایش نیرو استفاده می‌شود. این ابزارها می‌توانند بار نسبی شاخه‌ها را در شرایط تعریف‌شده نشان دهند و به یافتن عدم توازن کمک کنند. با این حال خروجی ابزار باید با واحد صحیح، کالیبراسیون معتبر، محل نصب حسگر و محدودیت‌های روش اندازه‌گیری تفسیر شود.

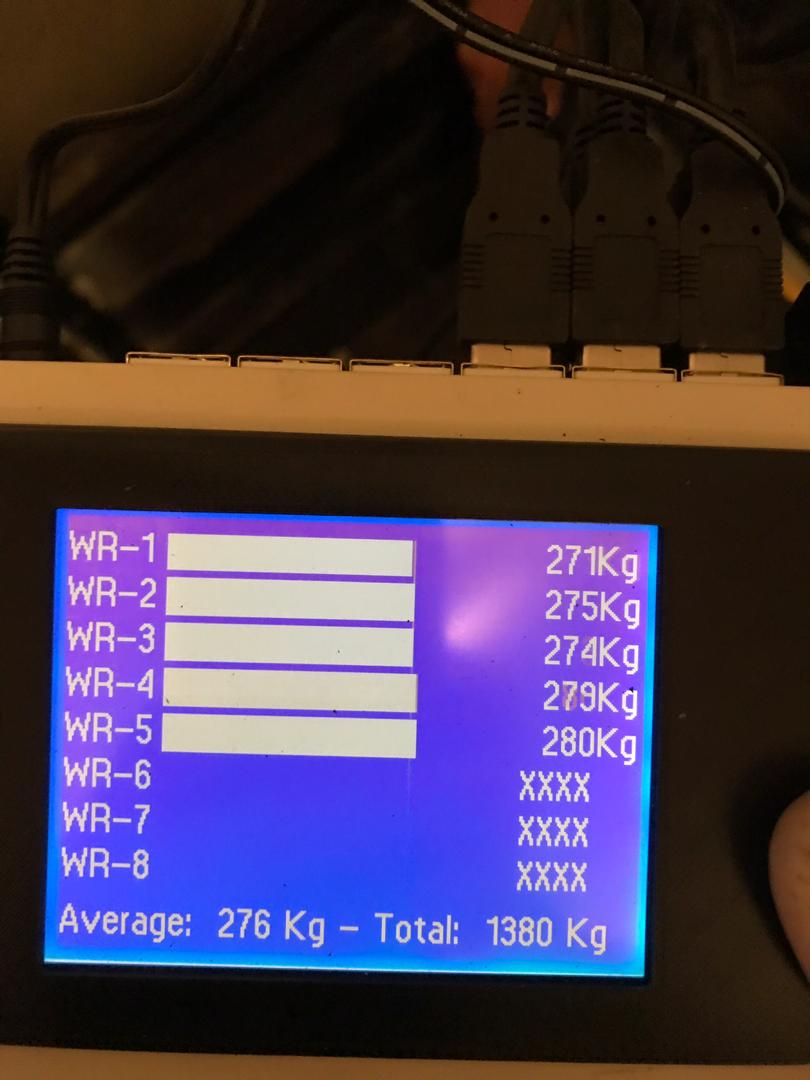

تصویر مرجع ارسالی شما نمایشگر یک سامانه پایش را نشان می‌دهد؛ اما کیفیت و زاویه عکس اجازه نمی‌دهد همه مقادیر روی نمایشگر با قطعیت خوانده شوند. بنابراین هیچ عددی از آن به‌عنوان اندازه‌گیری واقعی سیم بکسل در این مقاله گزارش نشده است. مهم‌تر از عدد لحظه‌ای، این است که مشخص شود سنسور چه کمیتی را می‌سنجد و هشدار اضافه‌بار بر چه مبنایی تنظیم شده است.

برای توزیع متعادل بار چه سیم بکسل و اتصالاتی انتخاب کنیم؟

انتخاب تجهیزات با شناخت وزن، نوع حرکت، زاویه کار و محیط آغاز می‌شود. سپس ظرفیت بار مجاز یا WLL مجموعه بررسی می‌شود. حد ظرفیت باید برای ضعیف‌ترین عضو مسیر انتقال نیرو—از خود سیم بکسل تا مهار انتهایی، شگل، قلاب و نقاط اتصال—رعایت شود. قطر بیشتر به‌تنهایی مجوز بلندکردن بار سنگین‌تر نیست؛ ساختار سیم، گرید، نوع مغزی و اتصال انتهایی نیز اهمیت دارند.

نقش نوع بستن بار

آرایش مستقیم، خفتی و سبدی رفتار یکسان ندارند. زاویه خفت، شعاع تماس و شرایط مهار روی ظرفیت مؤثر هستند. برای هر روش باید به جدول ظرفیت همان محصول و اطلاعات تولیدکننده مراجعه کرد. استفاده از غلاف یا محافظ لبه نیز ممکن است برای جلوگیری از آسیب ناشی از تماس با گوشه‌های تیز لازم باشد.

توجه به قرقره و خمش

اگر سیم روی قرقره یا سطح منحنی قرار بگیرد، نسبت قطر قرقره به قطر سیم و خمش‌های تکرارشونده می‌توانند بر عملکرد آن اثر بگذارند. این مسئله با محاسبه زاویه دوشاخه تفاوت دارد و باید مطابق مشخصات تجهیز بررسی شود. تعادل کشش در مسیرهای چندقرقره نیز می‌تواند تحت تأثیر اصطکاک قرار بگیرد.

چک‌لیست کنترل پیش از باربرداری

بازرسی باید پیش از هر استفاده و مطابق الزامات کاربرد انجام شود. راهنمای OSHA تأکید می‌کند که اسلینگ و اتصالات آن پیش از استفاده از نظر آسیب یا عیب توسط فرد تعیین‌شده بررسی شوند. وجود پارگی رشته‌ها، لهیدگی، تاب‌خوردگی، خوردگی شدید یا تغییر شکل اتصالات می‌تواند دلیل خروج تجهیز از سرویس باشد.

• وزن بار، مرکز ثقل و نقاط اتصال مشخص شده‌اند.
• زاویه واقعی هر شاخه با تعریف جدول ظرفیت منطبق است.
• ظرفیت مجاز سیم بکسل، اسلینگ و تمام اتصالات کنترل شده است.
• سیم‌ها از نظر آسیب ظاهری، سیم‌های شکسته و ساییدگی بررسی شده‌اند.
• قلاب و مهارها در امتداد مسیر نیروی طراحی‌شده قرار دارند.
• مسیر حرکت پاک‌سازی شده و کسی زیر بار معلق قرار ندارد.
• در صورت ابهام درباره کشش شاخه‌ها، عملیات تا ارزیابی فرد واجد صلاحیت متوقف می‌شود.

اشتباهات رایج در محاسبه و اجرای باربرداری

یکی از خطاهای متداول این است که زاویه از افق را با زاویه از خط عمود اشتباه بگیریم. خطای دیگر، فرض توزیع کاملاً برابر وزن بین همه شاخه‌های یک اسلینگ چهارشاخه است. در هر دو حالت ممکن است نیروی واقعی بعضی شاخه‌ها کمتر از واقعیت تخمین زده شود.

استفاده از «مقاومت گسیختگی» به‌جای «ظرفیت بار مجاز» نیز اشتباه خطرناکی است. مقاومت گسیختگی مقدار لازم برای طراحی و آزمون است، نه حد مجاز بهره‌برداری روزمره. ظرفیت کاری مجموعه باید براساس نشانه‌گذاری معتبر و شرایط کار مشخص شود. در نهایت، استناد به بار قبلیِ موفق برای تأیید بار جدید کافی نیست؛ تغییر هندسه بار می‌تواند کل محاسبه را تغییر دهد.

سؤالات متداول درباره توازن نیرو در سیم بکسل

آیا بار همیشه میان دو سیم بکسل به‌صورت مساوی تقسیم می‌شود؟

خیر. توزیع مساوی تنها در مدل متقارن و تحت فرض‌های مشخص قابل استفاده است. جابه‌جایی مرکز ثقل و اختلاف هندسی شاخه‌ها می‌تواند نتیجه را تغییر دهد.

چرا با کوچک شدن زاویه، کشش سیم بکسل زیاد می‌شود؟

چون سهم عمودی نیروی هر شاخه کمتر می‌شود و شاخه باید نیروی محوری بیشتری تولید کند تا همان وزن را نگه دارد.

آیا می‌توان ظرفیت اسلینگ چهارشاخه را چهار برابر تک‌شاخه دانست؟

خیر. تعداد شاخه‌ها به‌تنهایی ظرفیت را تعیین نمی‌کند؛ به پلاک ظرفیت و جدول سازنده برای آرایش واقعی مراجعه کنید.

لودسل چه کمکی به توازن نیرو می‌کند؟

در صورت نصب و کالیبراسیون درست، مقدار نیرو را در مسیر اندازه‌گیری‌شده نشان می‌دهد و می‌تواند عدم تعادل یا اضافه‌بار را آشکار کند.

از کجا ظرفیت مجاز سیم بکسل را بدانیم؟

از پلاک یا مدارک معتبر تولیدکننده و جداول متناسب با نوع سیم، اتصال و شیوه باربرداری استفاده کنید؛ فقط به قطر سیم اکتفا نکنید.

جمع‌بندی: توازن نیرو از محاسبه تا انتخاب تجهیزات

توازن نیرو بر روی سیم های بکسل صرفاً به یکسان بودن ظاهر شاخه‌ها وابسته نیست. وزن واقعی، مرکز ثقل، زاویه و مسیر انتقال نیرو باید با هم بررسی شوند. رابطه کشش دوشاخه برای درک رفتار بار مفید است، اما انتخاب نهایی اسلینگ و اتصالات باید با ظرفیت درج‌شده سازنده، بازرسی معتبر و ارزیابی فرد واجد صلاحیت هماهنگ باشد.
