مگنت و جک دنده‌ای؛ راهنمای خرید و قیمت انواع

انواع مگنت و جک دنده‌ای

این دو ابزار در تجهیزات جابه‌جایی بار جای می‌گیرند، اما جایگزین مستقیم یکدیگر نیستند. مگنت به سطح مناسب قطعه متصل می‌شود و همراه سامانه بالابر کار می‌کند. جک روی تکیه‌گاه قرار می‌گیرد و بار را در محدوده کورس خود بالا می‌برد. هنگام بررسی انواع، ظرفیت مجاز و روش کار را از روی پلاک و دفترچه همان تجهیز تطبیق دهید. خرید سیم بکسل آسانسور از اینجا امکان پذیر است.

مگنت و کاربرد آن

مگنت باربرداری یا لیفتر مگنت از نیروی مغناطیسی برای گرفتن قطعه استفاده می‌کند. مدل دائم دستی با جابه‌جایی اهرم، مسیر میدان را تغییر می‌دهد و برای نگه‌داشتن بار به تغذیه پیوسته برق نیاز ندارد. ضامن اهرم در مدل‌های مجهز به آن، از تغییر وضعیت ناخواسته جلوگیری می‌کند؛ وجود ضامن، بررسی ظرفیت و وضعیت تماس را بی‌نیاز نمی‌کند.

این ابزار در کارگاه‌های ساخت، انبار فولاد و واحدهای تولید برای انتقال قطعات مناسب کاربرد دارد. استفاده برای ورق، قالب یا قطعه گرد تنها زمانی مجاز است که شکل و جنس آن در محدوده تأییدشده سازنده باشد. مگنت دستی معمولی را نمی‌توان صرفاً به دلیل آهنربایی‌بودن، مناسب قراضه نامنظم، چند ورق هم‌زمان یا قطعات داغ دانست.

برای جابه‌جایی قطعاتی که سطح تماس مناسب مگنت ندارند، انواع ورق‌گیر افقی و عمودی را متناسب با ضخامت، جهت بلندکردن و دستورالعمل سازنده مقایسه کنید. انتخاب ابزار گرفتن بار باید با کل مسیر جابه‌جایی هماهنگ باشد.

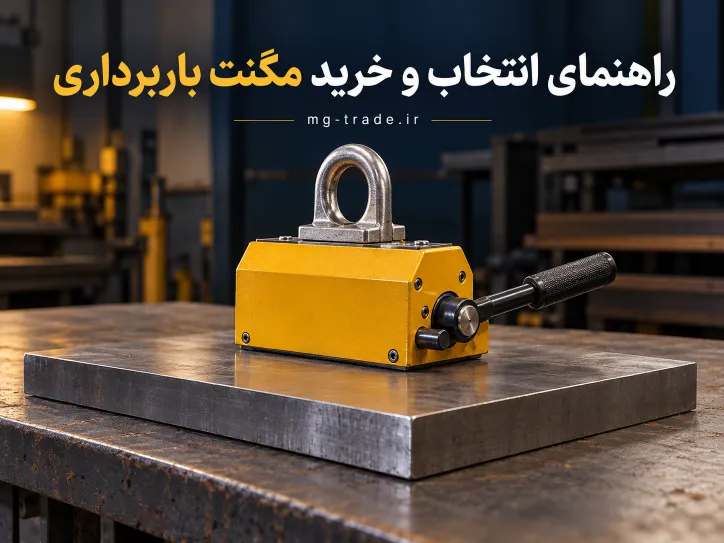

راهنمای انتخاب و خرید مگنت باربرداری

وزن قطعه فقط نقطه شروع انتخاب است. ظرفیت نوشته‌شده روی مگنت در شرایط تعریف‌شده سازنده معنا دارد. رنگ، زنگ‌زدگی، پوسته و ناهمواری می‌توانند فاصله مؤثر میان قطعه و قطب‌ها را افزایش دهند. کمبود ضخامت و کامل‌نبودن تماس نیز عملکرد را کاهش می‌دهند. درصد کاهش ظرفیت را از جدول اختصاصی همان مدل بگیرید، نه از یک ضریب عمومی.

• جنس و ضخامت: نوع فولاد و کمترین ضخامت مؤثر را اعلام کنید. برای آلومینیوم، مس و بسیاری از استیل‌های زنگ‌نزن، مگنت متداول انتخاب مناسبی نیست؛ گرید ماده باید مشخص باشد.
• شکل و ابعاد: ظرفیت بار تخت را به قطعه گرد تعمیم ندهید. قطر، طول، خمش احتمالی و محل مرکز ثقل اهمیت دارند.
• سطح تماس: سوراخ، شیار، انحنا و پوشش سطح را همراه عکس اعلام کنید. تماس ظاهری به‌تنهایی تأییدکننده ظرفیت نیست.
• محیط کار: دمای قطعه و محیط، رطوبت و شرایط خورنده را با محدوده مجاز سازنده تطبیق دهید.
• مسیر بار: جهت حمل، نحوه اتصال به قلاب و محدودیت حرکت را پیش از انتخاب روشن کنید.

پیش از کار، سطح تماس، بدنه، حلقه و ضامن را بازرسی کنید. دستورالعمل سازنده برای آزمون اولیه، ارتفاع آزمایشی و بازرسی دوره‌ای ملاک است. اهرم مگنت را در وضعیت بار معلق آزاد نکنید و هیچ‌کس را زیر بار قرار ندهید. برای حمل ورق‌های نازک یا بلند، انتخاب آرایش چندنقطه‌ای نیاز به طرح باربرداری دارد.

جدول ورق‌گیر آهنربایی دستی

مدل‌های زیر از جدول تصویری موجود در همین صفحه استخراج شده‌اند؛ این فهرست، اعلام موجودی روز نیست. ستون بار گرد با عنوان انگلیسی Cylindrical Lifting Strength آمده و به معنای مجوز حمل عمودی ورق نیست. ظرفیت قابل استفاده باید با دفترچه، پلاک و شرایط واقعی بار تطبیق داده شود.

عدد Max. Pull-off Strength در تصویر قبلی، نیروی جداشدن در شرایط آزمون است و نباید به‌جای ظرفیت مجاز کار استفاده شود. برای مشاهده ابعاد و نقشه، جدول اصلی مگنت و نقشه ابعادی ورق‌گیر آهنربایی را ببینید. تطبیق این مدارک با مدل تحویلی ضروری است.

جک دنده‌ای چیست و نحوه استفاده از آن

جک دنده‌ای، بالابر مکانیکی مجهز به دنده‌شانه‌ای و مجموعه انتقال نیرو است. با حرکت دسته، مکانیزم دنده‌ای حرکت کنترل‌شده ایجاد می‌کند و بسته به طراحی، بار از سر جک یا ناخن نزدیک پایه گرفته می‌شود. در این مکانیزم، سیال هیدرولیک عامل بلندکردن بار نیست. کاربرد آن می‌تواند شامل جانمایی ماشین‌آلات و عملیات نصب و تعمیر باشد، مشروط به تناسب مدل و طرح کار.

ظرفیت ناخن، ارتفاع بسته و کورس را با هم بررسی کنید

برای خرید جک دنده‌ای، ظرفیت سر و ناخن را جداگانه از سازنده بپرسید؛ برابر بودن آن‌ها در یک مدل، قاعده همه جک‌ها نیست. ارتفاع ناخن در حالت بسته باید با فاصله زیر بار سازگار باشد. کورس نیز مقدار جابه‌جایی مجاز است و با ارتفاع کلی جک تفاوت دارد. فضای چرخش دسته و استحکام محل استقرار را هم اندازه‌گیری کنید.

نحوه استفاده و کنترل حرکت رفت و برگشت

جک را روی سطح پایدار و مناسب بار قرار دهید و نقطه تماس را مطابق دفترچه انتخاب کنید. جهت بالابردن و پایین‌آوردن و وضعیت ضامن را از علائم همان مدل بخوانید؛ جهت چرخش را نمی‌توان برای همه مدل‌ها یکسان فرض کرد. از واردکردن ضربه، بار جانبی یا افزایش خودسرانه طول دسته خودداری کنید. ضامن و ترمز باید پیش از بهره‌برداری بررسی شوند.

برای کار زیر بار، به جک به‌تنهایی تکیه نکنید؛ مهار و تکیه‌گاه مناسب طبق طرح کار لازم است. در استفاده هم‌زمان از چند جک، تقسیم وزن لزوماً برابر نیست و باید پایداری بار و توالی حرکت مهندسی شود. برای حمل بار در مسیر، راهنمای انتخاب جرثقیل دستی را نیز بررسی کنید؛ جک وظیفه انتقال معلق در طول مسیر را بر عهده ندارد.

جدول جک دنده‌ای

جدول زیر اطلاعات خوانای ظرفیت و بازه بعد D را از کاتالوگ قبلی حفظ می‌کند. بعد D در نقشه قبلی نشان داده شده است؛ تفسیر ابعاد و کورس نهایی باید با کاتالوگ همان مدل انجام شود. اختلاف انتها و ابتدای بازه، صرفاً اختلاف عددی جدول است.

در ردیف RJ-0250 تصویر قبلی، عدد ظرفیت با کد مدل و بار آزمون همان ردیف ناسازگار به نظر می‌رسد؛ تا دریافت مدرک معتبر، ظرفیت آن تأیید نمی‌شود. جدول اصلی جک دنده‌ای و نقشه ابعادی جک برای تطبیق در دسترس‌اند. اعداد بار آزمون، مجوز اضافه‌بار در کار روزمره نیستند.

قیمت مگنت و قیمت جک دنده‌ای

قیمت مگنت و قیمت جک دنده‌ای پس از مشخص‌شدن مدل و شرایط سفارش قابل مقایسه است. در استعلام مگنت، ظرفیت مناسب قطعه، شکل بار، محدوده دما و مدارک فنی اهمیت دارند. در استعلام جک، ظرفیت مجاز در نقطه بارگیری، کورس، ارتفاع ناخن و نوع مکانیزم حرکت تعیین‌کننده‌اند. مقایسه صرفاً بر اساس تناژ روی نام محصول می‌تواند دو تجهیز با کاربرد متفاوت را کنار هم قرار دهد.

برای دریافت قیمت روز، مدل پیشنهادی، تعداد، زمان نیاز و مقصد را اعلام کنید و بخواهید هزینه حمل، مالیات، مدت اعتبار پیشنهاد و شرایط ضمانت در پیش‌فاکتور روشن باشد. چون قیمت و موجودی تأییدشده روز در اختیار نیست، مبلغ ثابت یا فهرست موجودی قطعی در این صفحه اعلام نشده است.

راهنمای استعلام و خرید

1. وزن، ابعاد، جنس، عکس بار و شرح عملیات را آماده کنید.
2. برای مگنت، ضخامت، شکل تخت یا گرد، پوشش و دما را اضافه کنید.
3. برای جک، فاصله زیر بار، ارتفاع موردنیاز، محل اتکا و محدودیت حرکت دسته را بنویسید.
4. مدل، ظرفیت مجاز در کاربرد واقعی و مدارک فنی را پیش از تأیید خرید تطبیق دهید.
5. موجودی، زمان تحویل، شرایط خدمات و اقلام همراه را در پیشنهاد کتبی بررسی کنید.

برای آغاز استعلام، با شعبه حسن‌آباد به شماره ۰۲۱۶۶۷۳۷۱۰۰ یا شعبه خیابان قزوین به شماره ۰۲۱۵۵۴۲۹۸۰۰ تماس بگیرید. همچنین می‌توانید از صفحه ثبت سفارش استفاده کنید و برای تطبیق مدارک، کاتالوگ تجهیزات را بررسی کنید.

سؤالات متداول

در آخر

مبنای انتخاب، سازگاری تجهیز با بار و محیط واقعی است. برای مگنت، کیفیت تماس و مشخصات قطعه را کنار ظرفیت بررسی کنید؛ برای جک دنده‌ای، نقطه بارگیری، کورس و پایداری را. این اطلاعات به شما کمک می‌کند پیشنهاد قیمت را بر اساس کاربرد یکسان مقایسه کنید. برای خرید مگنت باربرداری یا خرید جک دنده‌ای، مشخصات پروژه را برای بازرگانی محمود قراچورلو ارسال کنید.
