جرثقیل برقی کارگاهی؛ انواع، کاربردها و راهنمای خرید

بروزرسانی در تاریخ: ۱۹ آبان ۱۴۰۵

جرثقیل برقی کارگاهی یکی از تجهیزات کاربردی برای بلند کردن و جابه‌جایی قطعات، ماشین‌آلات و بارهای سنگین در تعمیرگاه‌ها، انبارها و محیط‌های صنعتی است. انتخاب دستگاه مناسب به عواملی مانند وزن بار، ارتفاع بالابری، محدوده حرکت، دفعات استفاده و شرایط محل نصب بستگی دارد. در زمان خرید جرثقیل برقی کارگاهی باید علاوه بر ظرفیت اسمی، نوع مکانیزم بالابر، منبع تغذیه، سیستم حرکتی و تجهیزات ایمنی را نیز بررسی کرد.

جرثقیل‌های مورد استفاده در کارگاه‌ها تنها به یک مدل محدود نمی‌شوند. برخی از آن‌ها به‌صورت سازه‌های متحرک و هیدرولیکی طراحی شده‌اند و برای جابه‌جایی قطعات در محدوده مشخص کاربرد دارند؛ گروهی دیگر از بالابر برقی زنجیری یا سیم‌بکسلی استفاده می‌کنند و می‌توانند روی سازه ثابت، تیر حمال یا سیستم حرکتی نصب شوند. شناخت تفاوت این تجهیزات کمک می‌کند دستگاهی متناسب با نیاز واقعی کارگاه انتخاب شود.

جرثقیل برقی کارگاهی چیست؟

جرثقیل برقی کارگاهی به مجموعه‌ای از تجهیزات بالابری گفته می‌شود که برای بلند کردن و جابه‌جایی بار در محیط‌های محدود صنعتی، تعمیرگاهی و تولیدی به کار می‌روند. در این تجهیزات، نیروی محرکه بالابر معمولاً از طریق موتور الکتریکی تأمین می‌شود و انتقال نیرو به قلاب با استفاده از زنجیر باربرداری یا سیم بکسل انجام می‌گیرد.

بسته به نوع طراحی، بالابر ممکن است به‌صورت ثابت نصب شود یا روی ترولی قرار بگیرد تا علاوه بر حرکت عمودی، در امتداد یک تیر یا مسیر مشخص نیز حرکت کند. در برخی کارگاه‌ها نیز از جرثقیل‌های متحرک هیدرولیکی استفاده می‌شود که ساختار، نحوه عملکرد و کاربرد آن‌ها با بالابر برقی آویز تفاوت دارد.

بنابراین پیش از خرید باید مشخص شود که هدف، صرفاً بلند کردن بار از زمین است یا جابه‌جایی افقی آن نیز ضرورت دارد. این موضوع در انتخاب نوع جرثقیل، سازه نگهدارنده و هزینه نهایی تأثیر مستقیم دارد.

انواع جرثقیل کارگاهی

جرثقیل‌های مورد استفاده در کارگاه‌ها را می‌توان بر اساس ساختار، مکانیزم بالابری و نحوه حرکت دسته‌بندی کرد. مهم‌ترین گروه‌ها عبارت‌اند از:

۱. جرثقیل کارگاهی هیدرولیکی

جرثقیل کارگاهی هیدرولیکی معمولاً دارای شاسی، پایه‌های نگهدارنده، بازوی بوم و جک هیدرولیکی است. این دستگاه برای بلند کردن قطعات و ماشین‌آلاتی کاربرد دارد که امکان قرارگیری آن‌ها در محدوده پایه‌های جرثقیل وجود دارد. برخی مدل‌ها چرخ‌دار هستند و پس از بلند کردن بار می‌توان آن‌ها را در محدوده مجاز جابه‌جا کرد.

در این نوع دستگاه، ظرفیت قابل استفاده ممکن است با تغییر طول یا موقعیت بازو کاهش پیدا کند. به همین دلیل، ظرفیت درج‌شده روی دستگاه نباید بدون توجه به جدول بار و وضعیت بوم مبنای انتخاب قرار گیرد.

۲. جرثقیل سقفی کارگاهی

جرثقیل سقفی برای کارگاه‌هایی مناسب است که نیاز به جابه‌جایی بار در طول یا عرض سالن دارند. این سیستم معمولاً از تیر یا تیرهای اصلی، کلگی‌های حرکتی، بالابر و تجهیزات کنترل تشکیل می‌شود. با توجه به دهانه، ظرفیت و شرایط سازه، می‌توان از مدل تک‌پل یا دوپل استفاده کرد.

در زمان طراحی جرثقیل سقفی باید ظرفیت ستون‌ها، تیرهای حمال، مسیر حرکت و نیروهای واردشده به سازه بررسی شود. نصب بالابر روی یک تیر بدون محاسبه توان باربری آن می‌تواند خطرناک باشد.

۳. جرثقیل بازویی کارگاهی

جرثقیل بازویی برای ایستگاه‌های کاری و فضاهایی کاربرد دارد که بار باید در محدوده مشخصی جابه‌جا شود. بازوی دستگاه می‌تواند در برخی مدل‌ها حول محور خود بچرخد و بالابر روی آن حرکت کند. این نوع جرثقیل برای خطوط مونتاژ، تعمیرگاه‌ها و نقاط بارگیری ثابت گزینه‌ای کاربردی است.

۴. جرثقیل دروازه‌ای

جرثقیل دروازه‌ای دارای پایه‌ها و تیر اصلی است و بسته به طراحی، می‌تواند روی چرخ یا ریل حرکت کند. این سیستم در فضاهایی کاربرد دارد که نصب جرثقیل سقفی روی سازه ساختمان امکان‌پذیر نیست یا جابه‌جایی بار در محوطه‌ای مستقل انجام می‌شود.

جرثقیل کارگاهی هیدرولیکی چه ویژگی‌هایی دارد؟

جرثقیل کارگاهی هیدرولیکی یکی از تجهیزات رایج در تعمیرگاه‌ها و مراکز سرویس ماشین‌آلات است. در این دستگاه، جک هیدرولیکی نیروی لازم برای بالا بردن بازو را تأمین می‌کند. بعضی مدل‌ها به پمپ دستی مجهز هستند و برخی دیگر از سیستم محرکه برقی یا ترکیبی استفاده می‌کنند.

ویژگی‌های احتمالی این گروه از تجهیزات، با توجه به مدل و سازنده، شامل موارد زیر است:

• وجود شاسی و پایه‌های نگهدارنده برای استقرار دستگاه
• استفاده از جک هیدرولیکی برای بالا بردن بازو
• امکان تنظیم طول یا موقعیت بوم در برخی مدل‌ها
• وجود چرخ برای جابه‌جایی دستگاه در محیط کارگاه، در مدل‌های متحرک
• امکان جمع شدن یا باز شدن پایه‌ها در برخی طراحی‌ها
• مناسب بودن برای بلند کردن قطعات و ماشین‌آلات در محدوده کاری مشخص

نکته مهم: ظرفیت جرثقیل هیدرولیکی در همه موقعیت‌های بوم یکسان نیست. هرچه بار از محور پایه‌ها فاصله بیشتری داشته باشد، گشتاور واردشده افزایش پیدا می‌کند و ظرفیت مجاز ممکن است کاهش یابد. برای تعیین وزن مجاز باید به نمودار بار یا مشخصات فنی همان مدل مراجعه کرد.

انواع بالابر برقی کارگاهی

بالابر برقی یکی از اجزای اصلی بسیاری از سیستم‌های جرثقیل کارگاهی است. این دستگاه با استفاده از موتور الکتریکی بار را بالا و پایین می‌برد. انتخاب نوع بالابر به ظرفیت موردنیاز، شرایط کاری، ارتفاع بالابری و میزان استفاده روزانه بستگی دارد.

۱. بالابر برقی زنجیری

در بالابر زنجیری، بار به کمک زنجیر کالیبره مخصوص باربرداری جابه‌جا می‌شود. این نوع بالابر در بسیاری از کارگاه‌ها، خطوط مونتاژ و ایستگاه‌های تعمیراتی استفاده می‌شود. ابعاد نسبتاً جمع‌وجور و امکان نصب در موقعیت‌های مختلف از ویژگی‌های آن است.

برای انتخاب این دستگاه باید ظرفیت مجاز زنجیر، تعداد رشته‌های زنجیر، ارتفاع بالابری، سرعت حرکت، کلاس کاری و شرایط نصب بررسی شود.

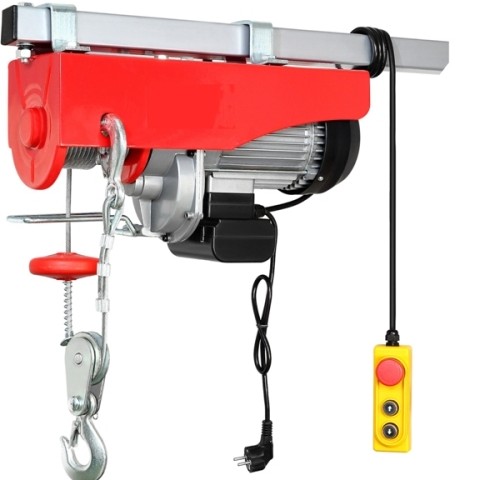

۲. بالابر برقی سیم‌بکسلی

در بالابر سیم‌بکسلی، بالا و پایین رفتن بار با پیچیدن سیم بکسل روی درام انجام می‌شود. این مدل در ظرفیت‌ها و ارتفاع‌های بالابری مختلف عرضه می‌شود و در سیستم‌های جرثقیل سقفی و برخی تجهیزات صنعتی کاربرد دارد.

قطر و ساختار سیم بکسل، نوع درام، آرایش قرقره‌ها، سرعت بالابری و شرایط کاری از مشخصات مهم این گروه هستند. سیم بکسل باید با طراحی بالابر سازگار باشد و تعویض آن با نمونه نامتناسب می‌تواند عملکرد و ایمنی دستگاه را تحت تأثیر قرار دهد.

۳. بالابر برقی تک‌فاز و سه‌فاز

بالابرهای برقی از نظر منبع تغذیه نیز با یکدیگر تفاوت دارند. برخی مدل‌ها برای برق تک‌فاز طراحی شده‌اند و برخی دیگر به برق سه‌فاز نیاز دارند. انتخاب دستگاه باید با توجه به برق در دسترس محل نصب و مشخصات درج‌شده در پلاک موتور انجام شود.

صرفاً تک‌فاز یا سه‌فاز بودن، معیار کافی برای تشخیص توان و کیفیت دستگاه نیست. ظرفیت، توان موتور، چرخه کاری، تعداد استارت مجاز و شرایط استفاده نیز باید بررسی شوند.

اجزای اصلی جرثقیل برقی کارگاهی

ساختار جرثقیل کارگاهی با توجه به نوع آن متفاوت است؛ اما در یک سیستم بالابری برقی معمولاً اجزای زیر وجود دارند:

• موتور الکتریکی: نیروی لازم برای بالا و پایین بردن بار را فراهم می‌کند.
• گیربکس: سرعت و گشتاور خروجی موتور را متناسب با مکانیزم بالابر تنظیم می‌کند.
• ترمز: برای متوقف کردن حرکت و نگه داشتن بار در وضعیت موردنظر استفاده می‌شود.
• زنجیر یا سیم بکسل: عضو باربر دستگاه است و بار را به قلاب متصل می‌کند.
• قلاب: برای اتصال بار یا تجهیزات مجاز باربرداری به بالابر به کار می‌رود.
• ترولی: در مدل‌های دارای حرکت افقی، بالابر را در امتداد تیر حرکت می‌دهد.
• سیستم کنترل: امکان فرمان دادن به حرکت بالابر و در صورت وجود، حرکت ترولی را فراهم می‌کند.
• محدودکننده حرکت: در مدل‌های مجهز، از عبور حرکت از محدوده تعریف‌شده جلوگیری می‌کند.
• سازه نگهدارنده: بار و نیروهای ناشی از عملکرد جرثقیل را به ساختار محل نصب منتقل می‌کند.

کاربردهای جرثقیل برقی کارگاهی

جرثقیل‌های کارگاهی در محیط‌هایی استفاده می‌شوند که بلند کردن دستی بار دشوار، زمان‌بر یا پرخطر است. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

تعمیرگاه‌های خودرو و ماشین‌آلات

برای خارج کردن یا نصب موتور، گیربکس و قطعات سنگین خودروهای صنعتی و ماشین‌آلات، از جرثقیل‌های کارگاهی و بالابرهای متناسب با وزن قطعه استفاده می‌شود.

کارگاه‌های تولیدی و مونتاژ

در خطوط تولید، جابه‌جایی قالب‌ها، قطعات فلزی، مجموعه‌های مکانیکی و تجهیزات سنگین با کمک جرثقیل انجام می‌شود. انتخاب سیستم مناسب می‌تواند زمان انتقال قطعات بین ایستگاه‌ها را کاهش دهد.

انبارها و مراکز نگهداری تجهیزات

در انبارهایی که قطعات سنگین یا ماشین‌آلات در ارتفاع و موقعیت‌های مختلف قرار می‌گیرند، استفاده از بالابر و جرثقیل مناسب می‌تواند عملیات بارگیری و تخلیه را آسان‌تر کند.

صنایع فلزی و ماشین‌سازی

جابه‌جایی قطعات فولادی، قالب‌ها، شاسی‌ها و مجموعه‌های سنگین در کارگاه‌های ماشین‌سازی از کاربردهای مهم جرثقیل‌های صنعتی است.

واحدهای تعمیر و نگهداری کارخانه‌ها

در زمان تعمیر تجهیزات، ممکن است لازم باشد موتور، پمپ، گیربکس یا قطعات سنگین از محل نصب خارج شوند. جرثقیل کارگاهی مناسب، عملیات جداسازی و نصب مجدد را تسهیل می‌کند.

چگونه ظرفیت مناسب جرثقیل کارگاهی را انتخاب کنیم؟

ظرفیت اسمی یکی از مهم‌ترین مشخصات جرثقیل است؛ اما انتخاب دستگاه صرفاً بر اساس وزن بار کافی نیست. وزن تجهیزات جانبی متصل به قلاب، موقعیت بار، نوع سازه و شرایط کاری نیز باید در نظر گرفته شوند.

برای انتخاب ظرفیت مناسب، این موارد را بررسی کنید:

1. حداکثر وزن بار: سنگین‌ترین قطعه‌ای را که قرار است جابه‌جا شود مشخص کنید.
2. وزن متعلقات: وزن اسلینگ، شگل، قلاب کمکی و سایر تجهیزات متصل به بار را در محاسبات لحاظ کنید.
3. محدوده کاری: در جرثقیل‌های بوم‌دار، ظرفیت مجاز ممکن است با افزایش شعاع یا تغییر موقعیت بازو کاهش پیدا کند.
4. ارتفاع بالابری: فاصله عمودی موردنیاز از محل قرارگیری بار تا نقطه نهایی جابه‌جایی را تعیین کنید.
5. تعداد دفعات استفاده: تعداد سیکل‌های کاری، مدت زمان روشن بودن موتور و تعداد استارت‌ها در ساعت اهمیت دارند.
6. توان سازه نگهدارنده: تیر، ستون، پایه یا سازه‌ای که جرثقیل به آن متصل می‌شود باید برای نیروهای واردشده طراحی و بررسی شده باشد.

ظرفیت مجاز کل سیستم از ضعیف‌ترین جزء آن فراتر نمی‌رود. برای مثال، اگر بالابر ظرفیت مشخصی داشته باشد اما تیر نگهدارنده یا متعلقات باربرداری ظرفیت کمتری داشته باشند، نمی‌توان از ظرفیت کامل بالابر استفاده کرد.

راهنمای خرید جرثقیل برقی کارگاهی

برای خرید جرثقیل برقی کارگاهی بهتر است پیش از استعلام قیمت، اطلاعات فنی و شرایط محل استفاده را مشخص کنید. ارائه این اطلاعات به فروشنده کمک می‌کند گزینه‌های مناسب‌تری پیشنهاد شود.

۱. مشخص کردن نوع دستگاه

ابتدا مشخص کنید به جرثقیل هیدرولیکی متحرک نیاز دارید یا بالابر برقی نصب‌شده روی تیر، جرثقیل سقفی یا جرثقیل بازویی. این تجهیزات کاربردهای یکسانی ندارند.

۲. تعیین ظرفیت و ارتفاع بالابری

حداکثر وزن بار و ارتفاع موردنیاز را مشخص کنید. ارتفاع بالابری باید با فضای آزاد زیر سقف، ابعاد دستگاه و محدودیت‌های محل نصب هماهنگ باشد.

۳. انتخاب زنجیری یا سیم‌بکسلی

نوع مکانیزم بالابری باید بر اساس مشخصات فنی و شرایط کاری انتخاب شود. در این مرحله، سرعت، ارتفاع، ظرفیت، چرخه کاری و الزامات تعمیر و نگهداری اهمیت دارند.

۴. بررسی سیستم حرکت افقی

اگر بار باید در طول سالن یا روی یک تیر جابه‌جا شود، باید وجود ترولی دستی، گیربکسی یا برقی بررسی شود. همچنین ابعاد و مشخصات تیر مسیر حرکت باید با ترولی سازگار باشد.

۵. بررسی برق و تجهیزات کنترلی

ولتاژ، تعداد فاز، فرکانس برق، نوع کلید فرمان، طول کابل کنترل و امکان استفاده از کنترل از راه دور باید با شرایط محل نصب هماهنگ باشند.

۶. توجه به خدمات و قطعات یدکی

پیش از خرید، درباره دسترسی به قطعات مصرفی، خدمات تعمیر و نگهداری، دستورالعمل نصب و مدارک فنی دستگاه سؤال کنید. پشتیبانی مناسب در زمان بروز خرابی می‌تواند از توقف طولانی فعالیت کارگاه جلوگیری کند.

قیمت جرثقیل برقی کارگاهی به چه عواملی بستگی دارد؟

قیمت جرثقیل برقی کارگاهی به مدل و مشخصات فنی آن وابسته است و نمی‌توان برای تمام دستگاه‌ها یک نرخ ثابت در نظر گرفت. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• ظرفیت بالابری: ظرفیت دستگاه یکی از عوامل اصلی تعیین‌کننده ابعاد و توان اجزای مکانیکی و الکتریکی است.
• نوع بالابر: بالابر زنجیری و سیم‌بکسلی از نظر ساختار و مشخصات فنی تفاوت دارند.
• ارتفاع بالابری: افزایش طول زنجیر یا سیم بکسل و تغییر مشخصات دستگاه می‌تواند قیمت را تغییر دهد.
• سرعت حرکت: بالابرهای تک‌سرعته و دوسرعته یا مجهز به کنترل دور، قیمت یکسانی ندارند.
• نوع ترولی: وجود سیستم حرکت افقی دستی یا برقی بر قیمت نهایی اثر می‌گذارد.
• برند و کیفیت ساخت: سازنده، کیفیت قطعات، مدارک فنی و سطح خدمات پس از فروش در قیمت مؤثر هستند.
• تجهیزات ایمنی و کنترلی: نوع ترمز، محدودکننده‌ها و تجهیزات کنترلی می‌توانند مشخصات و هزینه دستگاه را تغییر دهند.
• سفارشی‌سازی و نصب: طراحی سازه، ساخت پایه یا تیر، نصب و راه‌اندازی ممکن است جداگانه محاسبه شوند.

برای دریافت قیمت دقیق، بهتر است ظرفیت، ارتفاع بالابری، نوع حرکت، منبع تغذیه و شرایط محل نصب را به فروشنده اعلام کنید. مقایسه قیمت دستگاه‌ها بدون بررسی این مشخصات ممکن است به انتخاب محصولی نامتناسب منجر شود.

نکات ایمنی و نگهداری جرثقیل کارگاهی

رعایت نکات ایمنی در زمان نصب و استفاده از جرثقیل اهمیت زیادی دارد. دستگاه باید مطابق دستورالعمل سازنده و ضوابط ایمنی محل کار نصب و بهره‌برداری شود.

• از ظرفیت مجاز درج‌شده روی پلاک دستگاه تجاوز نکنید.
• پیش از شروع کار، وضعیت قلاب، ضامن قلاب، زنجیر یا سیم بکسل را بررسی کنید.
• از قرار گرفتن افراد زیر بار معلق جلوگیری کنید.
• بار را به‌صورت متعادل و با تجهیزات اتصال مناسب به قلاب متصل کنید.
• از کشیدن بار در زاویه نامناسب یا باربرداری جانبی با بالابر خودداری کنید، مگر آنکه دستگاه برای چنین کاری طراحی شده باشد.
• از عملکرد صحیح ترمز و تجهیزات محدودکننده حرکت اطمینان حاصل کنید.
• سازه نگهدارنده، تیر و اتصالات نصب را به‌صورت دوره‌ای بررسی کنید.
• تعمیرات و تنظیمات فنی را به افراد دارای صلاحیت بسپارید.
• در صورت مشاهده صدای غیرعادی، لغزش ترمز، آسیب زنجیر یا سیم بکسل، دستگاه را از سرویس خارج و بررسی کنید.

برنامه بازرسی و نگهداری باید با توجه به نوع دستگاه، میزان استفاده، شرایط محیطی و دستورالعمل سازنده تدوین شود. یک برنامه یکسان برای همه جرثقیل‌ها قابل استفاده نیست.

سؤالات متداول درباره جرثقیل برقی کارگاهی

جرثقیل برقی کارگاهی برای چه مکان‌هایی مناسب است؟

این تجهیزات در تعمیرگاه‌ها، کارگاه‌های تولیدی، انبارها، واحدهای مونتاژ و مراکز تعمیر و نگهداری ماشین‌آلات کاربرد دارند. نوع دستگاه باید با فضای کار و وزن بار متناسب باشد.

تفاوت جرثقیل کارگاهی هیدرولیکی با بالابر برقی چیست؟

جرثقیل هیدرولیکی معمولاً از جک و بازوی بوم برای بلند کردن بار استفاده می‌کند؛ اما بالابر برقی با موتور الکتریکی و مکانیزم زنجیری یا سیم‌بکسلی بار را بالا و پایین می‌برد. ساختار و کاربرد این دو گروه متفاوت است.

جرثقیل کارگاهی زنجیری بهتر است یا سیم‌بکسلی؟

هیچ‌کدام در همه شرایط برتری مطلق ندارند. ظرفیت، ارتفاع، سرعت، تعداد دفعات استفاده، فضای نصب و شرایط نگهداری تعیین می‌کنند کدام مدل برای کارگاه مناسب‌تر است.

آیا می‌توان بالابر برقی را روی هر تیرآهنی نصب کرد؟

خیر. تیر و سازه نگهدارنده باید از نظر ظرفیت باربری، خمش، اتصالات و نیروهای ناشی از حرکت و توقف دستگاه بررسی شوند. نصب بالابر روی تیر بدون محاسبه فنی توصیه نمی‌شود.

برای خرید جرثقیل برقی کارگاهی چه اطلاعاتی لازم است؟

ظرفیت موردنیاز، ارتفاع بالابری، نوع بالابر، سرعت، نوع حرکت افقی، مشخصات برق، تعداد سیکل‌های کاری و شرایط محیط نصب از مهم‌ترین اطلاعات لازم برای انتخاب دستگاه هستند.

قیمت جرثقیل برقی کارگاهی چگونه تعیین می‌شود؟

قیمت بر اساس ظرفیت، نوع بالابر، ارتفاع، سرعت، برند، تجهیزات کنترلی، ترولی و هزینه‌های نصب یا سفارشی‌سازی تعیین می‌شود. برای استعلام دقیق باید مشخصات فنی موردنیاز اعلام شود.
